Встраиваемая вытяжка не просто крепится на стену или потолок, а устанавливается внутри специального навесного шкафчика. В результате воздуховод полностью скрывается за мебельным фасадом, видимой остается лишь рабочая панель. Такая модель отлично впишется в интерьер кухни и не нарушит гармоничность общей концепции. Установку встраиваемой вытяжки можно осуществить самостоятельно. Для качественного монтажа необходимо внимательно отнестись к расчетам и следовать четкому алгоритму выполнения работ.

 Этапы установки встраиваемой вытяжки:

- сборка каркаса подвесного шкафчика;

- вырез специального отверстия для крепления гофры;

- крепление корпуса вытяжки;

- монтаж гофры.

Перед тем, как рассмотреть каждый из перечисленных пунктов подробнее, хочу отметить, что правильная установка вытяжки подразумевает соблюдение важного правила. Ее нельзя монтировать на произвольную высоту. Расстояние от вытяжки до варочной поверхности должно соответствовать диапазону 70-80 см. Прибор, установленный на такой высоте, будет демонстрировать высокие показатели функциональности и продуктивности.

Итак, теперь подробнее о процессе установки встраиваемой вытяжки. Сначала необходимо собрать каркас навесного шкафчика, в который она будет монтироваться. На этом этапе важно учесть один нюанс. Посмотрите на вытяжку:

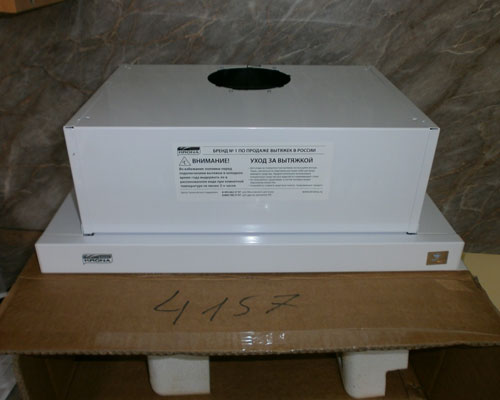

Рис. 1 Вытяжка

Шкафчик для нее нужен не совсем стандартный. В его нижней части будет располагаться панель вытяжки. Поэтому дно придется приподнять. К нему в последствие нужно монтировать корпус прибора. Поэтому при сборке шкафчика боковые стенки надежно крепятся к «крыше» с помощью шкантов, а дно фиксируется только евровинтами.

Когда шкафчик собран, можно приступать к вырезанию отверстия для прокладки гофры. Причем, его можно обустроить и сверху, и сбоку. Но наиболее распространен первый вариант. Для выпиливания отверстия очень удобно использовать электролобзик. С его помощью можно быстро вырезать ровную окружность с гладкими краями. В результате всех манипуляций должен получиться такой шкафчик:

Рис. 2 Шкафчик для вытяжки с вырезанным отверстием для гофры

Теперь необходимо его модифицировать, чтобы он стал пригоден для монтирования вытяжки. Для этого следует отсоединить дно. Эта процедура не займет много времени. Ведь шканты для фиксации дна не использовались, а евровинты откручиваются достаточно быстро.

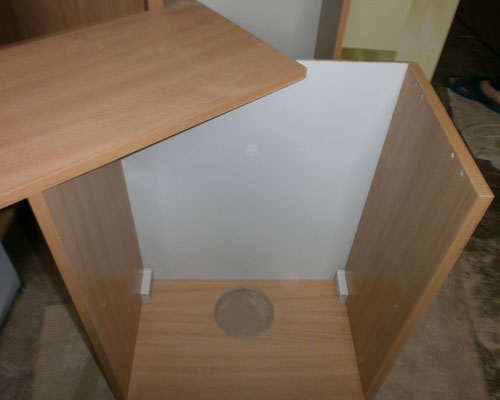

Рис. 3 Шкафчик со снятым дном

Теперь можно приступать к разметке дна. На этом этапе необходимо снять замеры с корпуса вытяжки. А затем перенести их на снятую поверхность шкафчика. Для этого рассчитываем расстояние от края дна: делим на два разницу между значением ширины дна и значением расстояния между отверстиями для крепежа. Обычно этот параметр равняется 52-53 мм. расстояние от лицевой части 253-254 мм и 30-31 мм. Отверстие для гофры располагается в 205 мм от фасада и в центре по ширине. Для разных моделей вытяжек показатель может существенно отличаться.

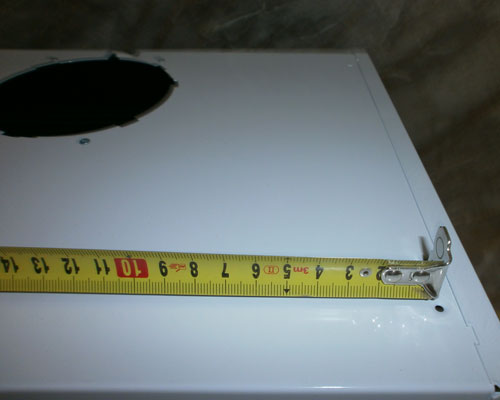

  Рис. 4 Измеряем размеры вытяжки

После того, как замеры сняты и перенесены на плоскость дна, можно приступать к сверлению отверстий для крепежных винтов и вырезанию выемки для гофры. После подготовительного этапа вновь наступает черед монтажных работ. Теперь требуется соединить корпус вытяжки с поверхностью дна.

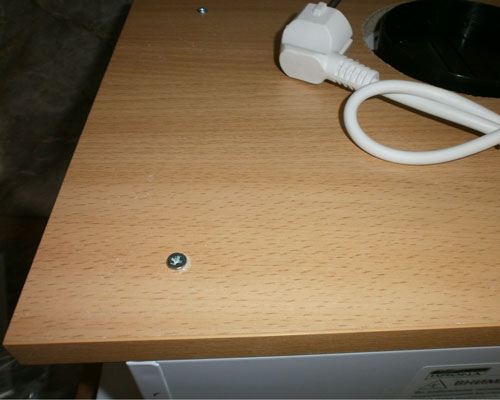

Рис. 5 Соединяем корпус вытяжки с дном шкафчика

Теперь можно зафиксировать переходное кольцо под гофру, которое обычно идет в комплекте с вытяжкой, и уложить электрокабель. Специалисты не рекомендуют свешивать провод с вилкой вниз. Намного безопаснее обустроить специальную розетку в каркасе самой вытяжки.

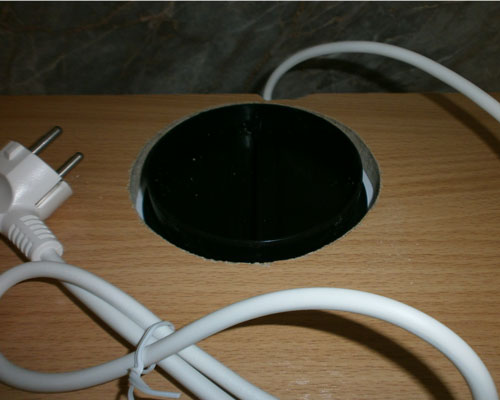

Рис. 5 Фиксируем переходное кольцо для гофры

Теперь можно приступать к сборке шкафчика. Для этого необходимо провести дополнительные замеры, чтобы правильно рассчитать высоту крепления дна. Измеряем толщину вытяжки и получаем значение – 143 мм.

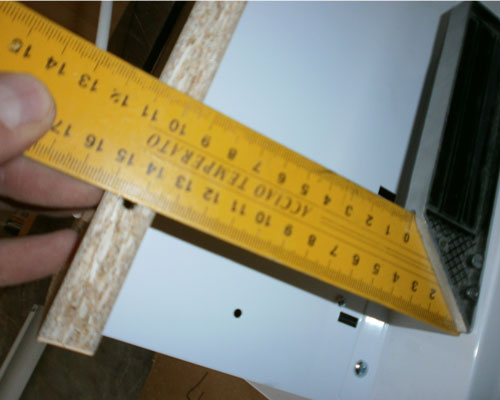

Рис. 6 Делаем дополнительные замеры высоты вытяжки

Полученные значения нужно отметить на боковых стенках каркаса шкафчика. Именно на эту высоту требуется перенести евровинты.

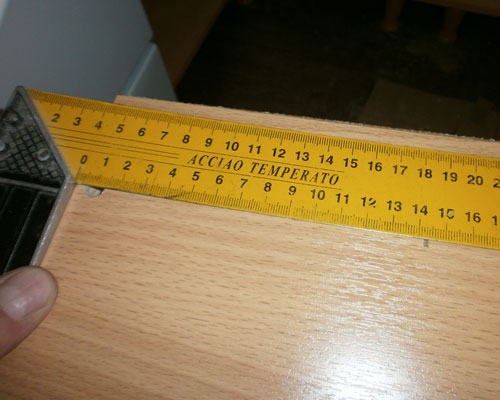

Рис. 7 Отмечаем полученные размеры

Для фиксации евровинтов необходимо просверлить новые отверстия. Отлично подойдет для этого сверло диаметром в 6,5 мм.

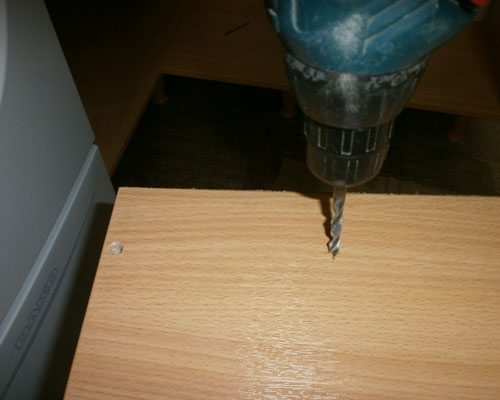

Рис. 8 Высверливаем отверстия под евровинты

Теперь каркас шкафчика нужно аккуратно установить на корпус вытяжки. На этом этапе важно следить за целостностью конструкции и отсутствием перекосов.

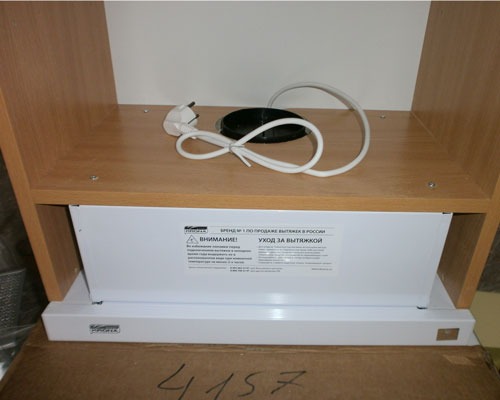

Рис. 9 Монтируем вытяжку в фкафчик

Когда каркас будет ровно выставлен, можно приступать к закручиванию евровинтов в просверленные отверстия.

Рис. 10 Закручиваем винты

Все, подвесной шкафчик с вмонтированной вытяжкой готов к креплению на стенку.

Рис. 11 Закрепляем шкафчик на стене

Последний этап – монтаж гофры и вывод ее в вентиляционную шахту.

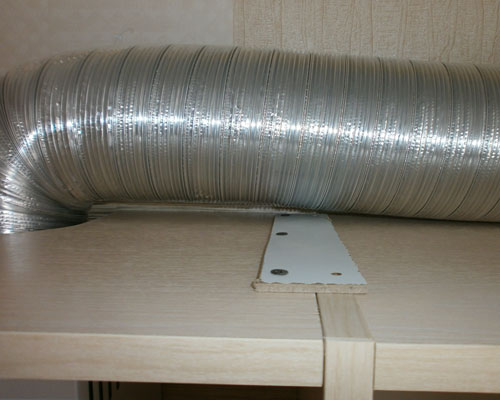

Рис. 12 Монтируем гофру

Вот и все этапы самостоятельной установки встраиваемой вытяжки. После того, как сверху на шкафчик будут монтированы декоративные фасады и бордюры, прибор практически полностью скроется за красивой поверхностью элемента кухонной мебели. Удачи!
